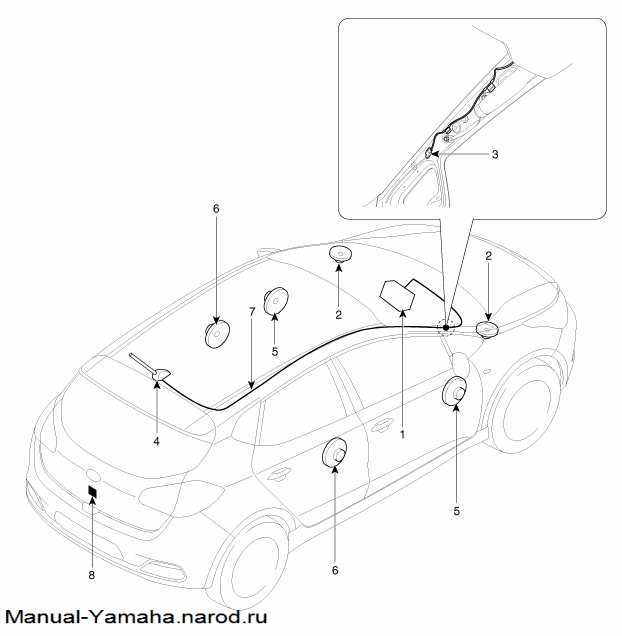

| Устройство и характеристики аудиосистемы автомобиля
1. Аудиоблок
2. Высокочастотный динамик
3. Разъем кабеля антенны
4. Антенна крыши (радио)
| 5. Динамик передней двери
6. Динамик задней двери
7. Кабель антенны
8. Камера заднего вида
|
Тех. характеристики
Аудиосистема Позиция

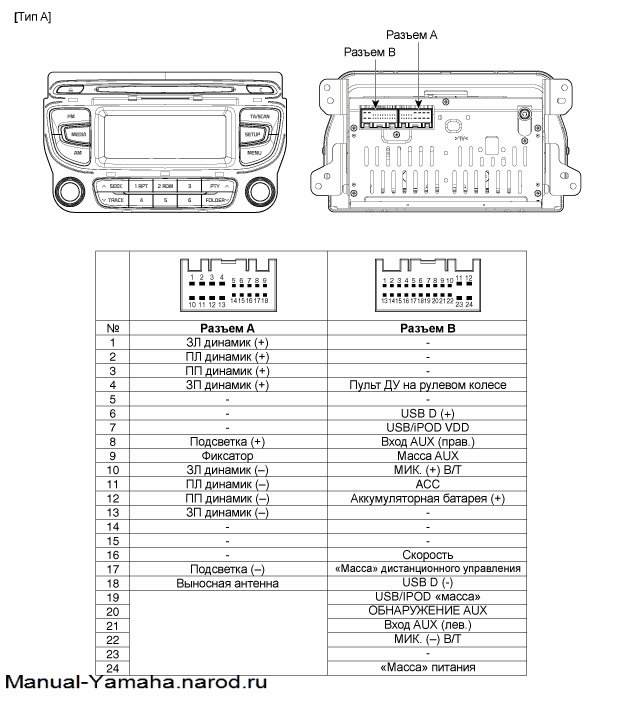

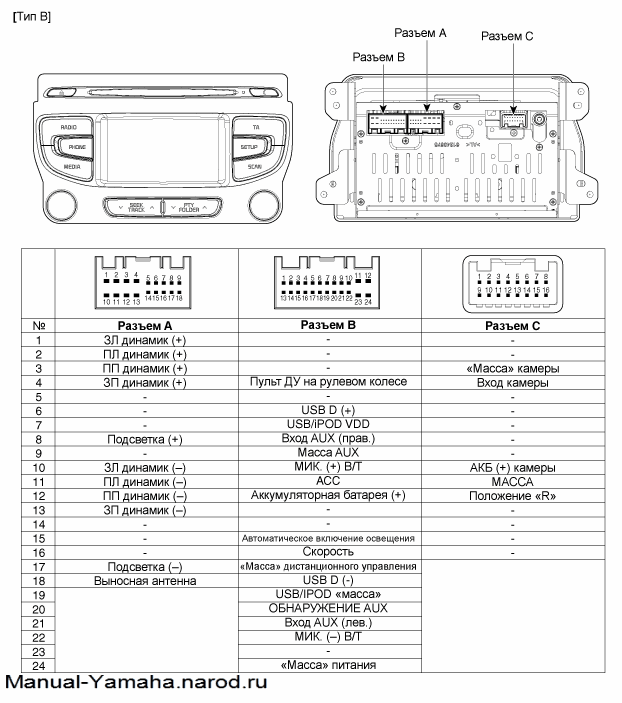

| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель
| Тип A (RADIO/CDP/MP3/RDS)
| Тип B (RADIO/CDP/MP3/RDS)
| Камера заднего вида
| X
| Ор
| Источник питания
| 14,4 В пост. тока
| Номинальная выходная мощность
| Макс. 43 Вт x 4: 14 В
| Импеданс
| 4 Ом x 4
| Антенна
| 80 пФ, 75 Ом
| Тип настройки
| Фазовая автоподстройка частоты
| Темный ток
| Не более 1,0 мА (только головное устройство)
|
Снятие
Примечание:| • | Старайтесь не поцарапать обрамление центральной панели и смежные части. |
| • | Перед снятием аудиосистемы вынуть из нее все диски во избежание повреждения механизма загрузки компакт-дисков. |
|
 | • | При использовании в качестве рычага отвертки с плоским шлицем оберните ее защитной лентой, заклейте защитной лентой все ответные части для предотвращения их повреждения. |
| • | Проявляйте осторожность во избежание нанесения царапин на поверхность кузова. |
| • | Для защиты рук от травм наденьте перчатки. |
|
| 1. Отсоедините отрицательную клемму аккумуляторной батареи. |
2. Снимите обрамление центральной панели (А) с помощью отвертки или специального съемника.
|
3. Отсоединить разъем (A) кнопки запуска/остановки двигателя.
|
| 4. Выверните четыре винта крепления. Отсоедините разъемы и кабели (B) и снимите узел (A) аудиосистемы.
|
Примечание: Если невозможно извлечь диск, не пытайтесь этого делать, так как существует риск повреждения аудиосистемы. Свяжитесь с уполномоченным дилером для получения помощи. |
|
Установка
| 1. Подсоедините разъемы и кабели. |
| 2. Установите узел аудиосистемы |
| 3. Установите обрамление центральной панели. |
4. Подсоедините отрицательный (-) вывод аккумуляторной батареи.|
Примечание: Убедиться, что разъемы аудиосистемы и кабель антенны правильно подсоединены. |
|

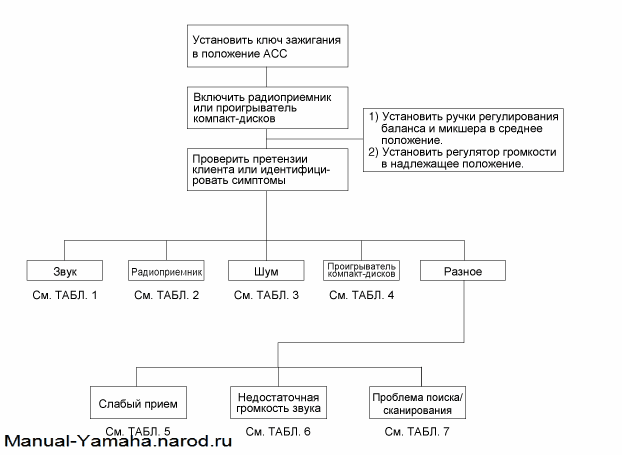

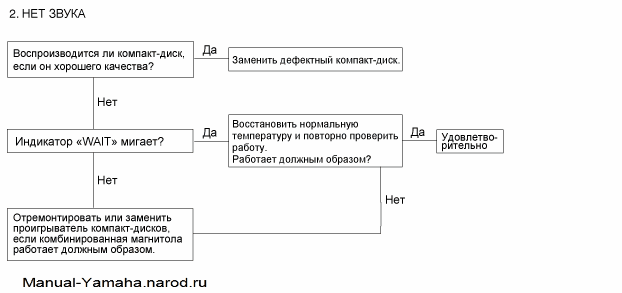

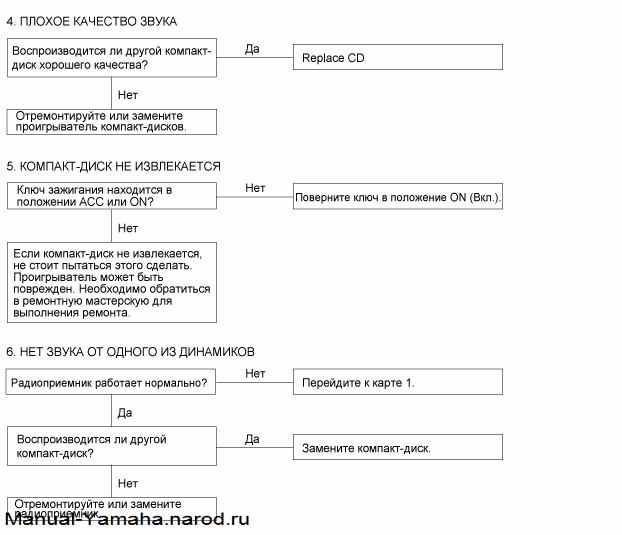

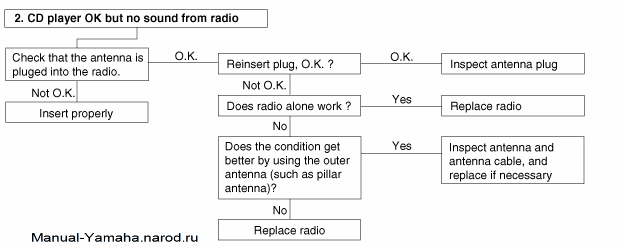

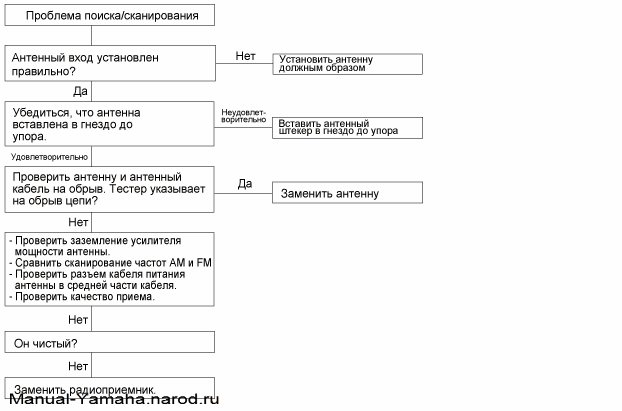

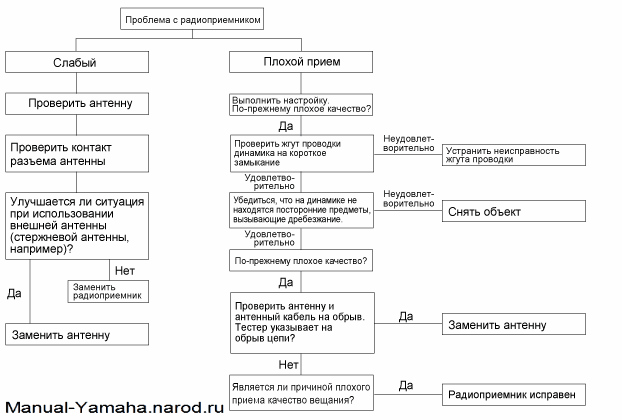

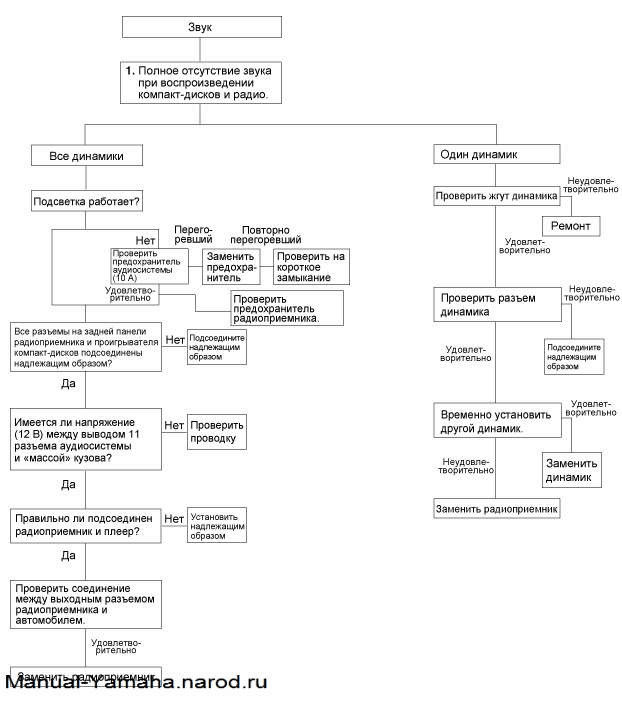

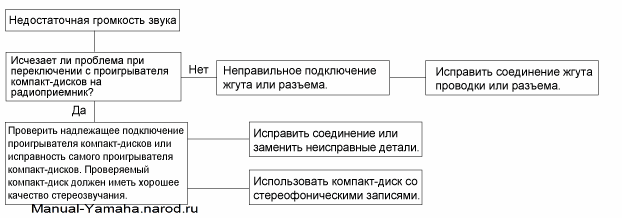

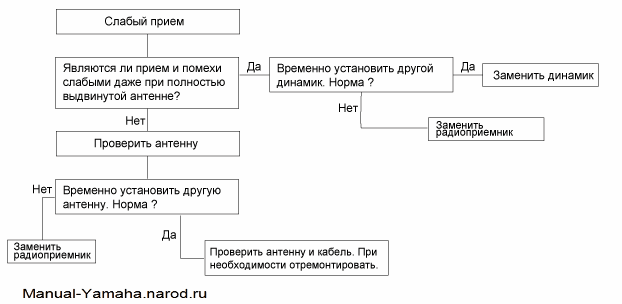

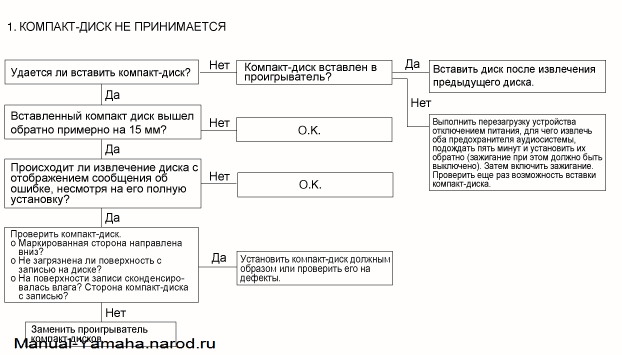

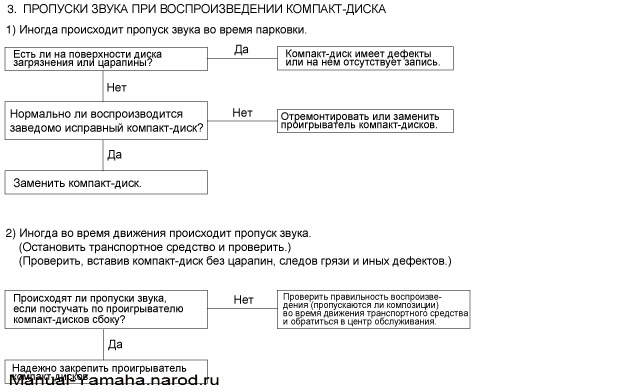

Устранение неисправностей

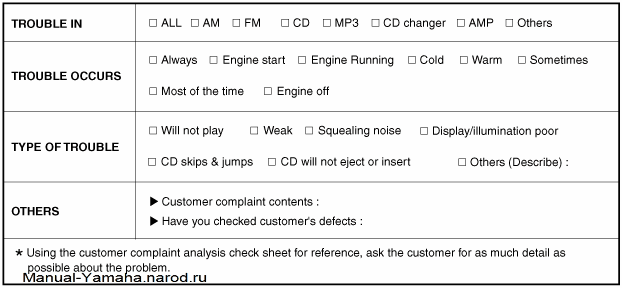

| Контрольный лист анализа эксплуатационных рекламаций клиента |
Существует 4 области, где может возникнуть неисправность: жгут проводов, радио, проигрыватель дисков и динамики. Поиск и устранение неисправностей позволяет ограничить поиск до определенной области.
|
