| Отделка задней части салона и багажного отделения
Замена
 | • | Для защиты рук от травм наденьте перчатки. |
|
Примечание:| • | Используйте специальный съемник для пластмассовых панелей, чтобы снять части обшивки салона, не повредив поверхность. |
| • | Проявляете осторожность для того, чтобы не погнуть или не поцарапать панели отделки и детали кузова. |
|
| 1. Снимите напольную сетку (А) багажника. |
| 2. Снимите крышку напольного ящика багажника (В) |
| 3. Выверните крепежные винта, затем снимите обивку (С) напольного ящика багажника. |
4. Установка выполняется в порядке, обратном разборке.
| • | Замените все поврежденные защелки. |
|

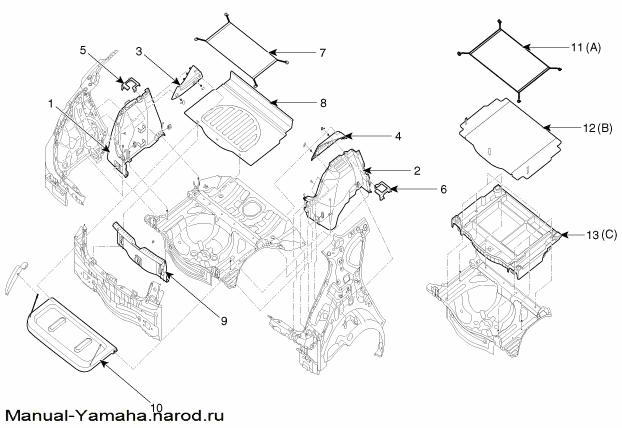

1. Боковая обшивка багажника (левая)
2. Боковая обшивка багажника (правая)
3. Боковая обшивка задней полки (Левая сторона)
4. Боковая обшивка задней полки (Правая сторона)
5. Кронштейн заднего левого ремня безопасности (Левая сторона)
6. Кронштейн правого ремня безопасности заднего сиденья (Правая сторона)
7. Сетка багажного отделения
| 8. Покрывающая панель багажника
9. Обшивка задней поперечины
10. Покрывающая полка
11. Напольная сетка багажника
12. Крышка напольного ящика багажника
13. Обшивка напольного ящика багажника
|
|
Отделка задней стойки салона
Замена
| • | Для защиты рук от травм наденьте перчатки. |
|
Примечание:| • | Используйте специальный съемник для пластмассовых панелей, чтобы снять части обшивки салона, не повредив поверхность. |
| • | Проявляете осторожность для того, чтобы не погнуть или не поцарапать панели отделки и детали кузова. |
|
| 1. Снимите обшивку задней колесной арки. |
2. Выверните болты крепления и снимите панель отделки (А) задней стойки.
|
3. Установка выполняется в порядке, обратном разборке.
| • | Замените все поврежденные защелки. |
|
|
Боковая обшивка задней полки
1. Боковая обшивка задней полки
|
Замена
| • | Для защиты рук от травм наденьте перчатки. |
|
Примечание:| • | Используйте специальный съемник для пластмассовых панелей, чтобы снять части обшивки салона, не повредив поверхность. |
| • | Проявляете осторожность для того, чтобы не погнуть или не поцарапать панели отделки и детали кузова. |
|
| 1. Откиньте спинку заднего сиденья. |
| 2. Снимите крышки фиксаторов (В) боковой обшивки задней полки. |
3. Выверните болты крепления и снимите боковую обшивку (А) задней полки.
|
4. Установка выполняется в порядке, обратном разборке.
| • | Замените все поврежденные защелки. |
|
|
Облицовка задней колесной арки
1. Облицовка задней колесной арки
|
Замена
| • | Для защиты рук от травм наденьте перчатки. |
|
Примечание:| • | Используйте специальный съемник для пластмассовых панелей, чтобы снять части обшивки салона, не повредив поверхность. |
| • | Проявляете осторожность для того, чтобы не погнуть или не поцарапать панели отделки и детали кузова. |
|
| 1. Снимите узел заднего сиденья. |
| 2. Снимите боковую обшивку задней полки. |
3. Выверните болты и винты крепления, затем снимите обшивку (A) задней колесной арки.
|
4. Установка выполняется в порядке, обратном разборке.
| • | Замените все поврежденные защелки. |
|
|
Обшивка задка
Замена
| • | Для защиты рук от травм наденьте перчатки. |
|
Примечание:| • | Используйте специальный съемник для пластмассовых панелей, чтобы снять части обшивки салона, не повредив поверхность. |
| • | Проявляете осторожность для того, чтобы не погнуть или не поцарапать панели отделки и детали кузова. |
|
1. Выверните болты крепления и расцепите фиксаторы, затем снимите обивку (A) задней стойки.
|
2. Установка выполняется в порядке, обратном разборке.
| • | Замените все поврежденные защелки. |
|
|
Боковые отделки багажника
1. Обивка со стороны багажного отделения
|
Замена
| • | Для защиты рук от травм наденьте перчатки. |
|
Примечание:| • | Используйте специальный съемник для пластмассовых панелей, чтобы снять части обшивки салона, не повредив поверхность. |
| • | Проявляете осторожность для того, чтобы не погнуть или не поцарапать панели отделки и детали кузова. |
|
| 1. Снимите обшивку задней колесной арки. |
| 2. Снимите заднюю поперечную обивку. |
| 3. Снимите плафон (A) багажника с помощью отвертки или специального съемника. |
4. Отсоедините разъем плафона освещения багажного отделения (В).
|
5. Выверните болты и винты крепления, расцепите фиксаторы, затем снимите боковую облицовку (А) багажного отделения.
|
6. Установка выполняется в порядке, обратном разборке.
| • | Замените все поврежденные защелки. |
|
|
|
