Замена подушки безопасности переднего пассажира - PAB

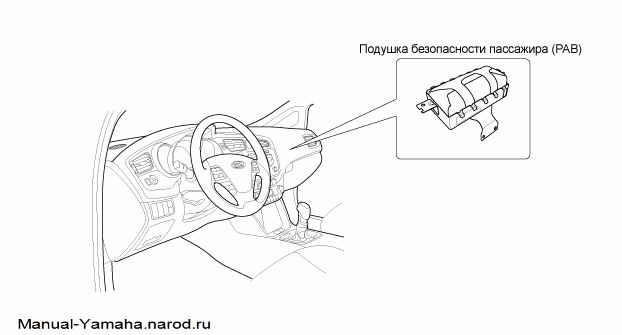

Подушка безопасности пассажира (PAB) устанавливается внутри передней панели и предназначена для защиты пассажира на переднем сиденье в случае лобового столкновения. Необходимость и время раскрытия PAB определяется блоком SRSCM.

Категорически не допускается проверять сопротивление цепи подушки безопасности (электровоспламенителя) даже при помощи указанного в руководстве тестера. Измерение сопротивления цепи при помощи тестера вызовет раскрытие подушки безопасности, что может привести к получению тяжелых травм.

Снятие

1. Перед началом работы отсоедините отрицательный провод АКБ и подождите не менее трех минут.

2. Снять корпус ящика для перчаток.

3. Отсоедините разъем (А) подушки безопасности пассажира (PAB) и выверните болты (В) ее крепления.

4. Снимите переднюю панель.

Примечание:

Замените переднюю панель, которая повреждается при раскрытии PAB.

5. Выверните болты крепления передней панели. Снимите подушку безопасности пассажира.

Снятый модуль следует хранить в чистом сухом месте стороной подушки вверх.

Установка

1. Извлеките ключ зажигания из замка.

2. Перед началом работы отсоедините отрицательный провод АКБ и подождите не менее трех минут.

3. Установите подушку безопасности пассажира на переднюю панель и затяните болты крепления.

--------------------

Момент затяжки
7,8 ~ 11,8 Н·м

--------------------

4. Установите на место амортиризующую накладку.

5. Затяните болты крепления подушки безопасности пассажира.

--------------------

Момент затяжки
7,8 ~ 11,8 Н·м

--------------------

6. Соедините разъемы жгута PAB и главного жгута SRS.

7. Установите корпус перчаточного ящика

8. Подсоедините отрицательную клемму аккумуляторной батареи.

9. После установки PAB проверьте правильность функционирования.

•	Поверните ключ зажигания в положение "ON", при этом контрольная лампа SRS должна загореться примерно на 6 с и затем погаснуть.
