| Блок системы контроля давления воздуха в шинах и его замена
Выполняет автоматический поиск датчиков и регистрирует новые датчики. Для выявления проблем в системе или автомобиле используйте данные датчика, информацию о расстоянии, проверяйте неясные шумы, состояние автоматической регистрации, состояние АКБ автомобиля, состояние внутреннего приемника. Позиция
| Технические характеристики
| Темный ток
| Макс 0,5 мА ( заж. выкл. шина Can откл)
| Количество выводов разъема
| 6 выводов (сообщ. Can исп. контр. лампы)
| MCU
| UPD78F1829 (NEC, 192k, 48 выводов)
| Радиочастотный приемник
| TDA5236 (Infineon, -3дБм, лучше, размер 3*3)
| EEPROM (ЭСППЗУ)
| MCU со встроенной памятью
| НАЗНАЧЕНИЕ
| Удалить функцию «Parking Supervision» (контроль при парковке)
(Функция сброса давления изменяется при остановке - удалении, уменьшении темнового тока)
|
Режим 1. Начальное состояние| • | Приемник состоит из одного компонента, заменяемые части должны быть в начальном состоянии. |
| • | Не введена информация о платформе и идентификаторе датчика. |
|
2. Нормальное рабочее состояние| • | Для определения давления в шинах или кода неисправности приемник должен быть в нормальном рабочем состоянии. |
| • | Проверьте расположение и данные датчика через приемник. |
|
1. Нормальная работа| • | После успешного завершения процедуры идентификаторы всех четырех датчиков или данные об их расположении в колесах сохраняются в памяти устройства. |
| • | В случае потери давления или утечки воздуха до окончания периода автоматической регистрации датчиков определяет идентификатор ранее зарегистрированного датчика. |
| • | Не отражаются данные о давлении и коды неисправности для запасного колеса. |
|
2. Общие условия регистрации новых датчиков| • | Приемник автоматически находит четыре новые датчика. |
| • | Регистрируемые приемником датчики не должны быть временными. |
|
№
| НАЗНАЧЕНИЕ
| 1
| MCU
| 2
| Интерфейс CAN
| 3
| Питание 5 В
| 4
| Контур обнаружения АКБ
| 5
| Радиочастотный приемник
| 6
| Антенна
|
Замена
|
Примечание: Поставляемый на замену приемник: | • | Должен находиться в незапрограммированном состоянии. |
| • | Не должен быть настроен под какую-либо конкретную платформу. |
| • | Не должен хранить в памяти идентификаторов датчиков. |
|
 При замене неисправного приемника необходимо использовать приемник надлежащего типа. |
| 1. Отсоедините отрицательный (-) провод АКБ. |
| 2. Снимите главный узел передней панели. |
3. Разъем(A) После снятия нового приемника (B) необходимо заменить.
|
| 4. Установка выполняется в порядке, обратном разборке. |
| 5. Подсоедините АКБ и включите зажигание. |
| 6. После замены приемника выполнить регистрацию с помощью устройства самодиагностики (GDS). |

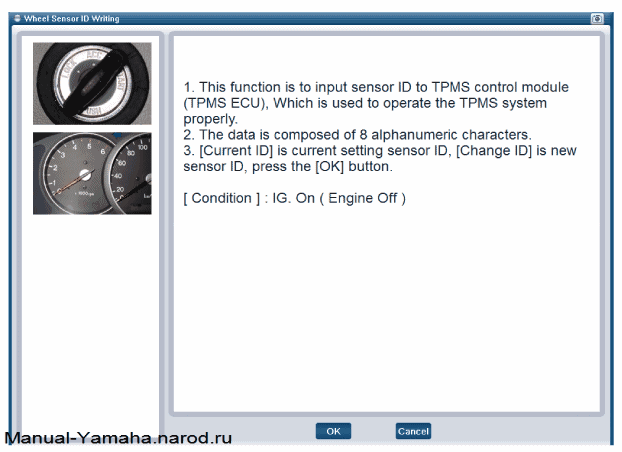

(Инициализация записи идентификаторов датчиков колес (беспроводных))

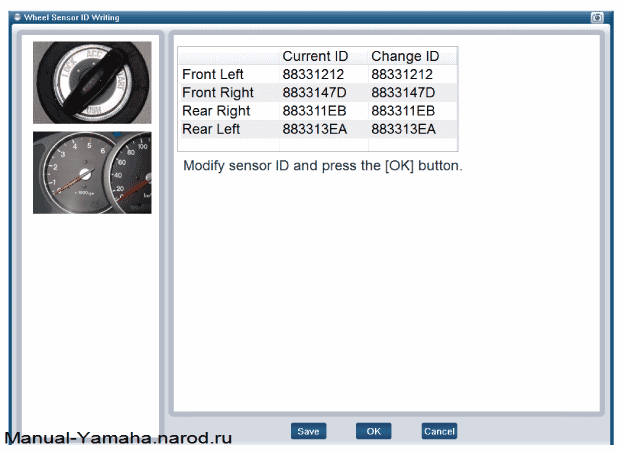

(Инициализация записи идентификаторов датчиков колес (беспроводных) 1)
(Инициализация записи идентификаторов датчиков колес (беспроводных) 2)
| Процедура диагностики, выполняемой диагностическим устройством |
Основные указания: | 1. Присоедините диагностическое устройство к диагностическому разъему (16 выводов), расположенному в нижней части передней панели водителя. Затем включите зажигание и устройство самодиагностики. |

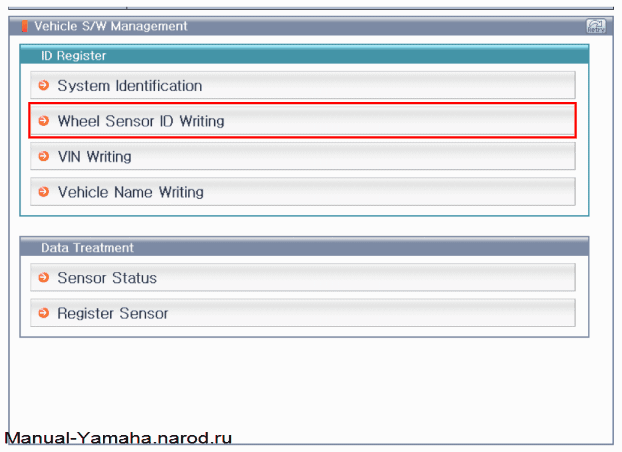

| 2. Выберите «vehicle mode» (режим диагностики автомобиля) и «TPMS» (СКДШ) в окне выбора автомобиля сканера GDS, затем нажмите OK. |

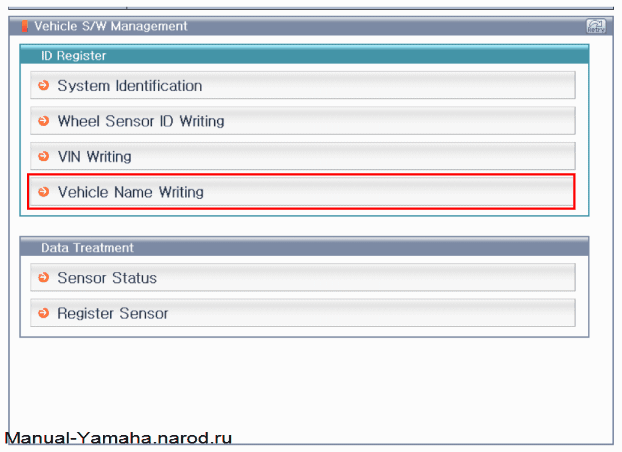

(Инициализация ввода названия автомобиля)

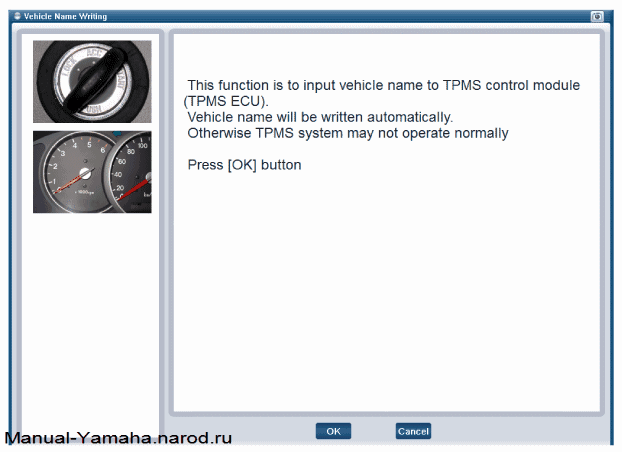

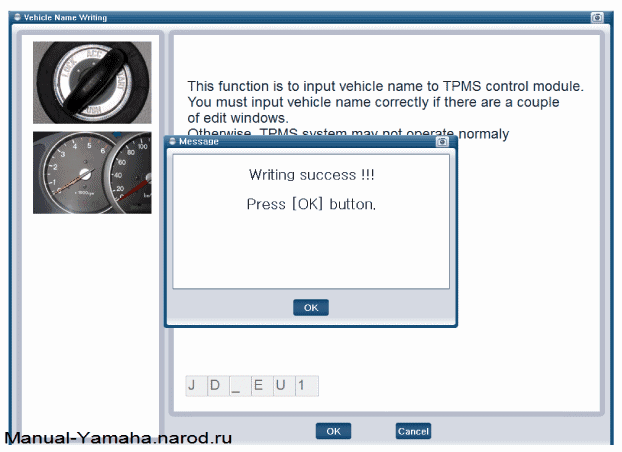

(Запись названия автомобиля 1)

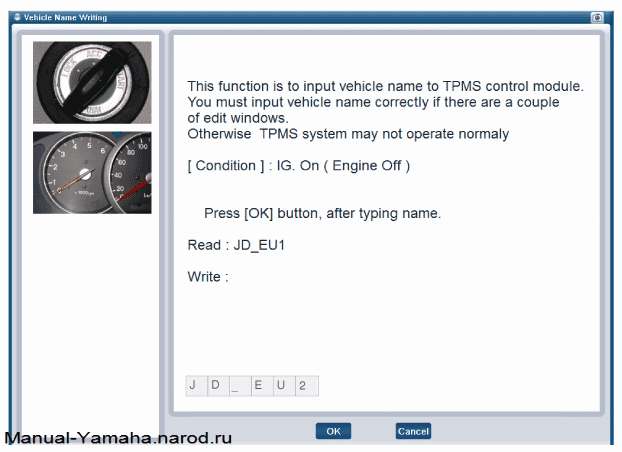

(Запись названия автомобиля 2)
Примечание:| • | Проверьте характеристики автомобиля и выбранные параметры, нажмите кнопку OK для завершения ввода. |
| • | При вводе названия автомобиля проверьте диаметр колес и точно введите эти данные в устройство. |
| • | Общие технические характеристики и 16 дюймовые колеса.
|
| • | Технические характеристики 15 дюймовых колес
|
|
(Запись названия автомобиля 3)

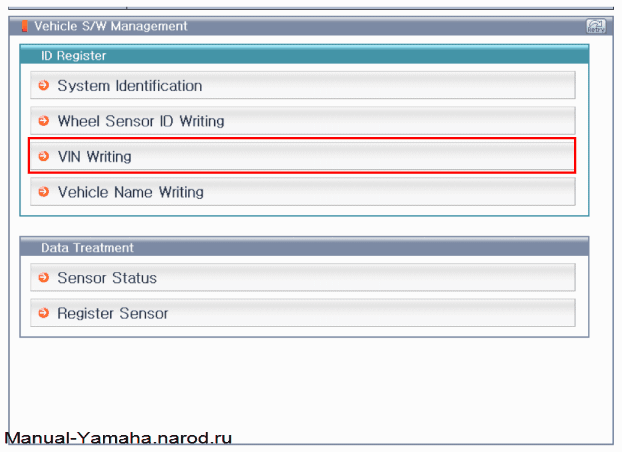

(Инициализация ввода VIN)

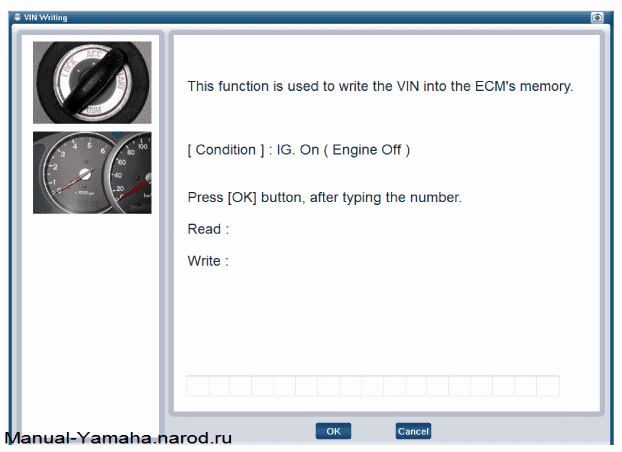

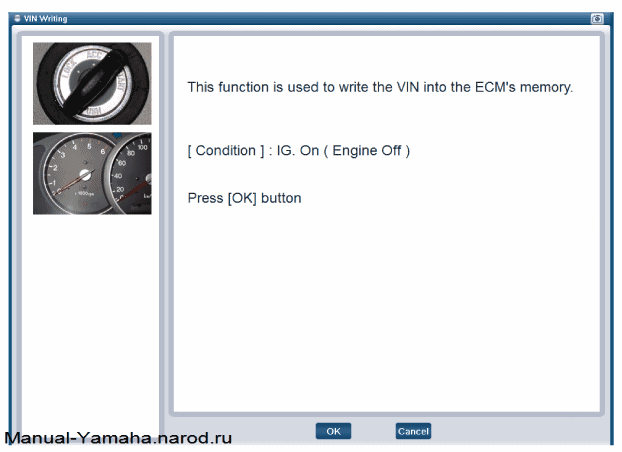

(Запись VIN 1)
(Запись VIN 2)
(Запись VIN 3)
|
