Сняти и установка педали сцепления

1. главный цилиндр
2. Переключатель блокировки зажигания

3. Датчик нажатия педали сцепления
4. Площадка педали

Снятие

1. Снимите аккумуляторную батарею и лоток батареи.

G 1.6 MPI (Смотрите - «Аккумуляторная батарея« в разделе «Электрооборудование двигателя«)

G 1.4 MPI (Смотрите - «Аккумуляторная батарея« в разделе «Электрооборудование двигателя«)

D 1.6 TCI-U2 (Смотрите - «Аккумуляторная батарея« в разделе «Электрооборудование двигателя«)

D 1.4 TCI-U2 (Смотрите - «Аккумуляторная батарея« в разделе «Электрооборудование двигателя«)

G 1.6 GDI (Смотрите - «Аккумуляторная батарея« в разделе «Электрооборудование двигателя«)

2. Снимите ЭБУД.

G 1.6 MPI (Смотрите - «Электронный блок управления двигателем» в разделе «Топливная система»)

G 1.4 MPI (Смотрите - «Электронный блок управления двигателем» в разделе «Топливная система»)

D 1.6 TCI-U2 (Смотрите - «Электронный блок управления двигателем» в разделе «Топливная система»)

D 1.4 TCI-U2 (Смотрите - «Электронный блок управления двигателем» в разделе «Топливная система»)

G 1.6 GDI (Смотрите - «Электронный блок управления двигателем» в разделе «Топливная система»)

3. В случае, если на автомобиле установлен дизельный двигатель, снимите топливный фильтр.

D 1.6 TCI-U2 (Смотрите - «Топливный фильтр» в разделе «Топливная система»)

D 1.4 TCI-U2 (Смотрите - «Топливный фильтр» в разделе «Топливная система»)

4. Отсоедините трубку (B) сцепления и шланг (A) бачка от главного цилиндра сцепления.

•	Не допускайте попадания тормозной жидкости на окрашенные компоненты автомобиля. Если же это произошло, немедленно смойте ее водой, чтобы предупредить повреждение краски.

(Бензиновые двигатели)

(Дизельные двигатели)

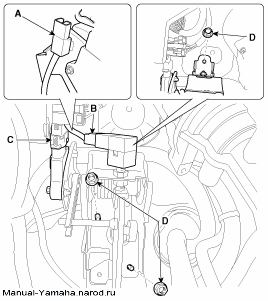

5. Отсоедините разъем (А) выключателя замка зажигания, разъем (В) выключателя сцепления и разъем (C) датчика положения электрического стояночного тормоза.

6. Отверните три гайки (D) крепления педали сцепления.

--------------------

Момент затяжки
(D) 16,7 ~ 25,5 Н·м

--------------------

7. Снимите педаль сцепления и главный цилиндр как один узел.

8. Снимите главный цилиндр с педали сцепления.

(1) Извлеките штифт (A), снимите шайбу (B) и отсоедините нажимной шток (С).

(2) Снимите главный цилиндр вращением по часовой стрелке.

Установка

1. Установка выполняется в порядке, обратном разборке.

2. По завершении монтажа залейте тормозную жидкость и выпустите воздух из цилиндра выключения сцепления.
